Die SE611 ist eine variable Frequenzregelung für Spiralvibratoren oder Vibrationsbunker mit Sensorüberwachung.

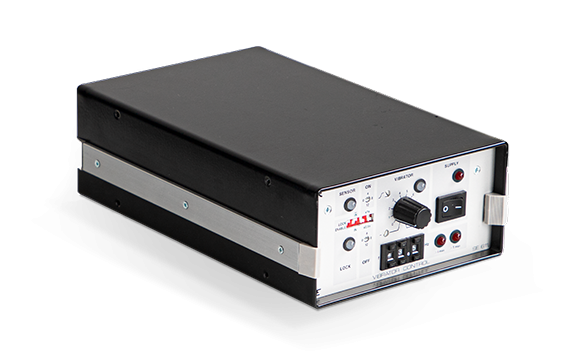

SE611 Schmocker Frequenzsteuerung
Die SE611 ist eine leistungsstarke, frequenzvariable Vibrationssteuerung für anspruchsvolle Zuführsysteme. Sie regelt elektromagnetische Wendel- und Linearvibratoren sowie Vibrationsbunker mit höchster Präzision – ideal für Anwendungen, die ein besonders sensibles, anpassbares Förderverhalten erfordern.
Dank des frei einstellbaren Frequenzbereichs von 20.0 bis 159.9 Hz ermöglicht die SE611 eine exakte Anpassung an die optimalen Resonanz- und Betriebsfrequenzen Ihrer Vibratoren. Das Resultat: stabile Förderprozesse, reduzierte Stromaufnahme und höhere Effizienz.
Die Steuerung kompensiert Netzspannungsschwankungen automatisch und sorgt so für konstant hohe Prozessstabilität. Mit der integrierten Sensor- und Zeitsteuerung (Ein-/Ausschaltverzögerungen), Sanftanlauf sowie einem einstellbaren Leistungsregelbereich bietet die SE611 maximale Flexibilität für unterschiedlichste Zuführaufgaben.
Ein Ventilausgang (AIR) ermöglicht zusätzlich die einfache Integration von Abblas- oder Freigabesystemen. Über die INTERFACE-Schnittstelle kann die SE611 in komplexe Systemarchitekturen eingebunden, gesperrt/freigegeben oder in Kaskaden betrieben werden.
Weiter Frequenzbereich
20.0–159.9 Hz für optimale Anpassung an die Vibratorcharakteristik
Stufenlos regelbare Förderleistung
mit einstellbarem Minimum, Maximum und Sanftanlauf
Sensorsteuerung (PNP, NPN, NAMUR)
für Füllstand- oder Teileerkennung
Ein-/Ausschaltverzögerungen
mit quarzstabiler Zeitbasis
Automatische Kompensation
von Netzspannungsschwankungen
AIR-Ausgang (24 VDC)
zur Ansteuerung eines Ventils
Interface-Schnittstelle
zur Kaskadierung und Anbindung an SPS-Systeme
Thermo- und Stromschutz
Überlast- und Übertemperaturüberwachung mit automatischer Reaktion
Robuste Bauweise
EMV-konform, Schutzart IP20/IP40 (montageabhängig)
| Eingangsspannung | 115 V oder 230 VAC, ±10% |
|---|---|
| Netzfrequenz | 50 / 60 Hz |
| Ausgangsspannung | 10…105 V oder 10…220 V (Maximum = Netzspannung – 10 V) |
| Ausgangs-/Schwingfrequenz | 20.0…159.9 Hz (einstellbar in 0.1/1/10 Hz-Schritten) |
| Anzahl Förderausgänge | 1 |
| Ausgangsstrom | max. 4 A (elektronisch überwacht und begrenzt) |
| Umgebungstemperatur | Betrieb: 0…+40 °C / Transport: –25…+70 °C |
| Schutzart | IP20 oder IP40 (abhängig von Abdeckung und Montage) |
| Ausgangsspannungsstabilisierung | Ja – automatische Kompensation von Netzspannungsschwankungen |
| Nulldurchgangsstop | n/a |
| Stromüberwachung | Überstrom (> 4 A) mit Abschaltung/Reduktion, Kurzschluss- und Spulenfehlererkennung |
| Sanftanlauf | Einstellbar 0.1…1 s |
| Einschaltverzörgerung | 0…7.5 s oder 0…15 s (umschaltbar) |
| Ausschaltverzögerung | 0…7.5 s oder 0…15 s (umschaltbar) |
| Digitale Ausgänge | Sensorstatus, Betriebszustand, Sperre/Freigabe über INTERFACE (PNP 24 V DC, max. 100 mA) |
| Digitale Eingänge | Sperre/Freigabe (LOCK), Sensor (PNP/NPN/NAMUR beim SE 611) |
| Geschwindigkeitsregelung | Ja – frequenzvariable Vibrationssteuerung (kein Motor-Drehzahlregler) |
| Signalleuchtenanschluss | n/a |
| Industriebus-Schnittstellen | n/a |
| Weitere Schnittstellen | INTERFACE SE6XX/SPS, AIR-Ausgang (24 V DC, max. 100 mA, nur SE 611) |
| Konformität | Maschinenrichtlinie 2006/42/EG, EMV-Richtlinie, EN 60204-1, EN 55011, EN 61000-6-2, Schutzarten EN 60529 |
| Gehäuse | Aluminium |
| Abmessungen | n/a |
